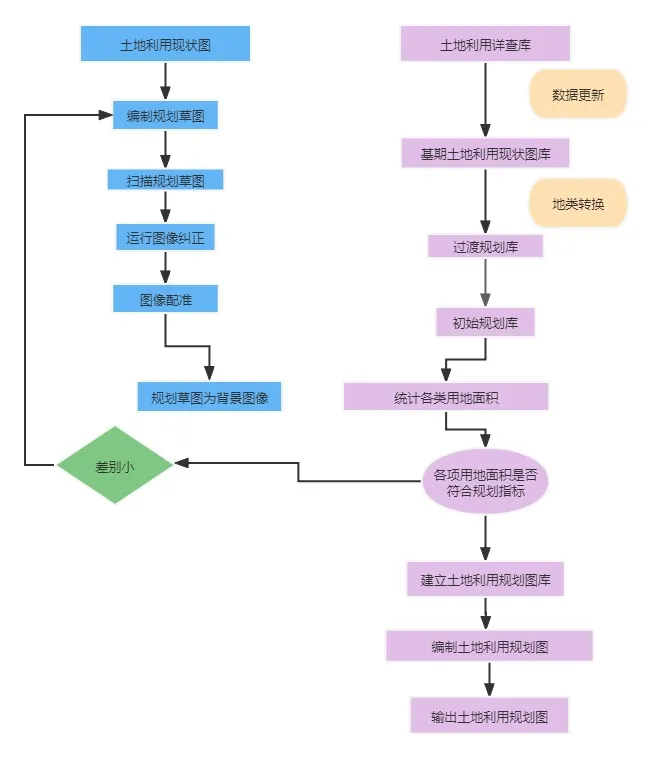

基于GIS 的土地利用规划图的编制流程图

在实际操作中，我们应用GIS 技术，通过以下步骤来完成:

编制、整饰和输出土地利用规划图建成土地利用规划图库后，利用GIS 软件强大的可视化功能和其提供的编制地图的工具，在完成土地利用规划图编制的基础上制作图名、图例、内外图廓、方里网、经纬度和公里格网、比例尺以及指北针等，即可编制出一幅完整的土地利用规划图。在实际操作中为了便于修改和数据更新，我们采用数据分层的方法来编制土地利用规划图。即我们将数据分为以下几层:

① 规划面状地物层;

② 规划线状地物层;

③ 规划点状地物层;

④ 现状地物层;

⑤ 整饰图层，包括图名、图号、图例、比例尺、指北针，经纬度、公里格网、内外图廓;

⑥ 注记层。

为了出图的方便我们按照国家的标准创建了标准符号库。在统计各行政区面积的基础上，制作出了附图。输出土地利用规划图的步骤如下:

① 对各层数据进行符号化;

② 图幅整饰，即加图名、图号、图例、比例尺、指北针，大地经纬度、公里格网、内外图廓等;

③ 添加附图;

④ 输出土地利用规划图。

结束语

用GIS 技术编制土地利用规划图有以下优点:

1.数据统计分析的优势:采用GIS 技术，使用强大的空间分析功能，可以很容易的进行分区分类的各种统计、量算，并且量算结果比较精确;

2.数据变更功能:采用GIS 技术，实现属性数据和空间数据的统一管理，可以根据规划及时更新发生变化的地块位置、形状、面积和属性;

3.在编图过程中利用GIS 技术，可实现图形和属性的快速双向查询检索，方便了图库的检索校对，提高了编图的准确性和工作效率。
